CDMA DTU在远程配电监控系统中的应用

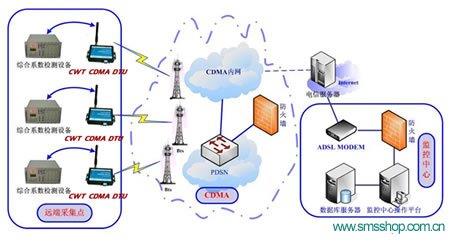

CDMA 配电变压器监控系统的网络架构如下图所示,系统分为四个部分,分别是监控中心主站、网络代理服务器CDMA 数据传输终端、监控终端设备。主站主要完成人机交互工作;网络代理服务器主要负责网络数据链路建立和数据收发的透明中转CDMA 数据传输终端完成信息的上送与下发;监控终端设备主要完成数字量与模拟量的采集。

http://www.smsshop.com.cn/uploads/allimg/130729/2221253111-0.jpg

CDMA 数据传输终端上电后,它会根据预先设定在其内部 IP 地址或者是域名来主动访问网络代理服务器,通过代理服务器和监控中心建 TCP/IP 路。监控中心主站本身维护接入的每个终端 IP 地址 ID 号,当主站要向某个监控终端提出数据请求时,它会根 IP 地址 ID 号来找到对应的终端,将命令下发到该终端,终端响应后通 CDMA 数据传输终端把数据发到网络代理服务器端口,通过端口影射转发到监控中心主站,即完成了一个应答式的通讯流程。
      实现我国中低压配电网自动化,是提高供电质量、用电可靠性和提高电力企业自身水平的需,CDMA 作为一种新的通讯手段,应用在配电自动化中有很多优,  CDMA 通信的配电变压器综合管理系统是一个比较有应用前景的实现方案。
